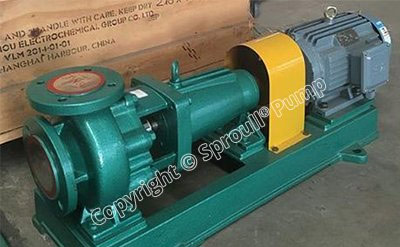

FNS型氟塑料泵
FNS高温氟塑料泵是单级、单吸悬臂式离心泵。泵体采用金属外壳内衬PFA和可溶性氟合金耐腐蚀陶瓷非金属材料。叶轮和泵盖采用金属嵌件可溶性PFA外包和氟合金成型。广泛用于输送固体含量低于15%的强腐蚀性介质、易结晶的饱和溶液和强碱;适用于150℃以下的连续工作。
FNS高温氟塑料泵广泛用于输送固体含量低于15%的饱和溶液、强碱等物料,适用于150°C连续运行。适应行业:酸碱生产、有色金属冶炼饱和电解液、环保行业脱硫除尘、钢铁行业酸洗酸洗再生。
FNS高温氟塑料泵广泛用于输送固体含量低于15%的饱和溶液、强碱等物料,适用于150°C连续运行。适应行业:酸碱生产、有色金属冶炼饱和电解液、环保行业脱硫除尘、钢铁行业酸洗酸洗再生。
FNS型氟塑料泵结构图
![FNS03](pro_info/fns/FNS01.jpg)
1 | Pump casing | 3 | Pump cover | 5 | Machine sealed box | 7 | Bracket | 9 | Bearing seat |
---|---|---|---|---|---|---|---|---|---|
2 | Impeller | 4 | Mechanical Seal | 6 | Cooling water nozzle | 8 | Pump shaft |
性能曲线
![FNS04](pro_info/fns/FNS02.jpg)
型号说明 | |||
---|---|---|---|
FNS125-100-315 | |||
FNS | 高温氟塑料离心泵 | ||
125 | 进口直径(mm) | ||
100 | 出口直径(mm) | ||
315 | 叶轮直径(mm) |
性能参数表
Type |
Capacity m³/h |
Head m |
Eff η(%) |
Speed n(r/min) |
Npsh (m) |
Motor power kw |
---|---|---|---|---|---|---|
FNS40-25-250 | 3.2 | 20 | 20 | 1450 | 2 | 1.5 |
FNS50-32-250 | 6.3 | 20 | 30 | 1450 | 5 | 1.5 |
FNS65-40-250 | 12.5 | 20 | 43 | 1450 | 3.5 | 3 |
FNS80-50-250 | 25 | 20 | 53 | 1450 | 4.5 | 4 |
FNS100-65-250 | 50 | 20 | 62 | 1450 | 5 | 7.5 |
FNS125-100-315 | 100 | 32 | 60 | 1450 | 3 | 18.5 |
FNS150-125-400 | 200 | 50 | 61 | 1450 | 7 | 75 |
FNS200-150-400 | 400 | 50 | 63 | 1450 | 7.5 | 110 |
FNS300-250-400 | 1150 | 40 | 70 | 1450 | 8 | 200 |
仅产品模型演示的一部分 如果性能参数的实际要求与性能表不匹配,可根据用户要求进行设计制造。 |
安装图(示范)
![FNS05](pro_info/fns/FNS03.jpg)
Type | Installation Dimensions(mm) | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L1 | L2 | L3 | L4 | L5 | L6 | H1 | H2 | z-Φ1 | Inlet flange | Outlet flange | |||||||
a1 | a2 | a3 | m-Φ1 | b1 | b2 | b3 | n-Φ1 | ||||||||||
FNS125-100-315 | 1520 | 260 | 940 | 140 | 490 | 540 | 350 | 665 | 250 | 210 | 125 | 8-Φ17.5 | 220 | 180 | 100 | 8-Φ17.5 |
工作条件:
容量:2.5-700 m³/h
水头:5-80 m
转速:29001450 r/min
工作温度:-20℃~120℃
设计特点:
耐腐蚀性强,机械强度高。
本实用新型结构紧凑,性能可靠,操作维护方便,节约能源。
流动部分采用塑料增强合金成型,具有耐腐蚀性强、机械强度高、不老化、无毒分解等特点。
容量:2.5-700 m³/h
水头:5-80 m
转速:29001450 r/min
工作温度:-20℃~120℃
设计特点:
耐腐蚀性强,机械强度高。
本实用新型结构紧凑,性能可靠,操作维护方便,节约能源。
流动部分采用塑料增强合金成型,具有耐腐蚀性强、机械强度高、不老化、无毒分解等特点。
