ZX型自吸泵
ZX自吸泵是一种单级单吸自吸化工离心泵。根据介质的不同，ZX耐腐蚀自吸泵可由铸铁、铸钢、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316316L等材料制成。ZX自吸式泵具有效率高、性能好、能耗低、噪音低等优点。
ZX自吸泵适用于输送温度为0°C至220°C、固体颗粒小于3mm的腐蚀性介质。
ZX自吸泵适用于输送温度为0°C至220°C、固体颗粒小于3mm的腐蚀性介质。
ZX型自吸泵结构图
| 1 | Pump body | 5 | Sealed box | 9 | Bearing Gland | 13 | Axles |
|---|---|---|---|---|---|---|---|
| 2 | Impeller nut | 6 | Mechanical Seal | 10 | Bearing | 14 | Suspension bracket |
| 3 | Impeller | 7 | Cooling nozzle | 11 | Axle sleeve | 15 | Pump coupling |
| 4 | Pump cover | 8 | Sealing Gland | 12 | Skeleton Seal | 16 | Filling Hole |

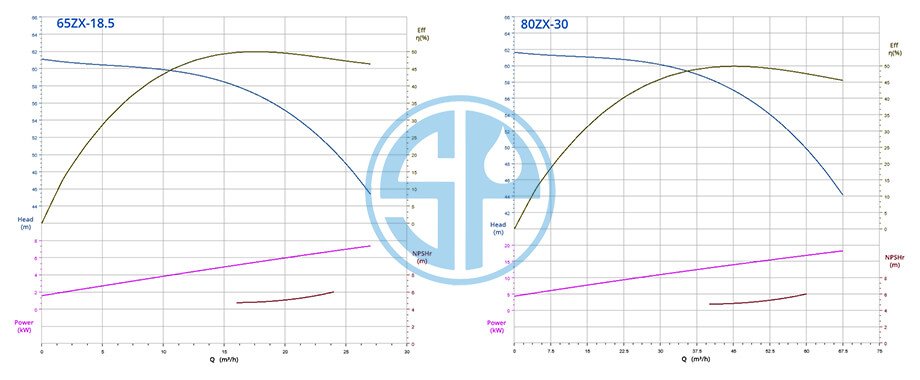

性能曲线（示范）
| 型号说明 | |||
|---|---|---|---|
| 50ZX-5.5 | |||
| 50 | 参考泵吸入直径(mm) | ||
| ZX | 自吸离心泵 | ||
| 5.5 | 电机功率 | ||
性能参数表
| Type |
Speed n(r/min) |
Capacity Q(m³/h) |
Head H(m) |
Eff η(%) |
Shaft power (kW) |
Outer diameter of impeller (mm) |
|---|---|---|---|---|---|---|
| 32ZX-1.5 | 2900 | 4.5 | 13 | 50 | 0.32 | 125 |
| 6.5 | 10.5 | 0.37 | 112 | |||
| 9 | 8 | 0.39 | 98 | |||
| 40ZX-4 | 2900 | 6.5 | 25 | 50 | 0.89 | 173 |
| 8.5 | 23 | 1.07 | 166 | |||
| 10 | 21 | 1.14 | 159 | |||
| 50ZX-15 | 2900 | 8.5 | 50 | 50 | 2.32 | 245 |
| 12 | 48 | 3.14 | 240 | |||
| 15 | 45 | 3.68 | 232 | |||
| 65ZX-18.5 | 2900 | 15 | 58 | 50 | 4.74 | 264 |
| 25 | 56 | 7.63 | 259 | |||
| 30 | 52 | 8.5 | 250 | |||
| 80ZX-30 | 2900 | 30 | 59 | 50 | 9.65 | 266 |
| 50 | 55 | 14.99 | 257 | |||
| 60 | 52 | 17 | 250 | |||
| 100ZX-90 | 2900 | 60 | 130 | 50 | 42.51 | 395 |
| 80 | 120 | 52.32 | 379 | |||
| 100 | 115 | 62.68 | 371 | |||
| 仅产品模型演示的一部分 如果性能参数的实际要求与性能表不匹配，可根据用户要求进行设计制造。 |
||||||
安装图（示范）
| Type | Installation Dimensions(mm) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | H1 | H2 | H3 | H4 | |
| 125ZX-90 | 140 | 1810 | 90 | 300 | 1200 | 1800 | 1800 | 230 | 1200 | 670 | 730 | 200 | 1000 | 430 | 730 |
| Inlet flange | Outlet flange | ||||||||||||||
| a1 | a2 | a3 | a4 | a5 | a6 | m-Φ1 | b1 | b2 | b3 | b4 | b5 | b6 | n-Φ1 | ||
| 250 | 210 | 184 | 125 | 22 | 3 | 8-Φ17.5 | 220 | 180 | 156 | 100 | 22 | 3 | 8-Φ17.5 | ||
工作条件：
容量：1.6-550 m³/h
水头：5-125 m
转速：14502900r/min
电机功率：0.55-132kW
设计特点:
• 根据现场安装空间进行选择
• 卧式、离心式、单吸、自吸泵设计。
• 使用先进的液压模型。
• 新型结构和高强度组合式机械密封，具有单端和双端。
容量：1.6-550 m³/h
水头：5-125 m
转速：14502900r/min
电机功率：0.55-132kW
设计特点:
• 根据现场安装空间进行选择
• 卧式、离心式、单吸、自吸泵设计。
• 使用先进的液压模型。
• 新型结构和高强度组合式机械密封，具有单端和双端。
